شرح مراحل إعادة تدوير الإطارات المستعملة بطريقة آلية (الخط الكامل)

المرحلة الأولى: نزع السلك المحيط بالجنط من الإطار الماكينة المستخدمة: ماكينة نزع السلك - Debeader

الهدف: نزع السلك الفولازى حول الجنط إستعداداً لمرحلة تقطيع وتقليل الحجم.

من مهام هذه المرحلة الحفاظ على سكاكين الشريدر (Shredder) والمفرمة (Granulator) من التعامل مع حزمة سلك من الصلب، والتى تقترب فى بعض الأحيان من 50 ملم، مما يعطى عمرا أطول لسكاكين الشريدر والمفرمة.

السلك المحيط بالجنط يمثل من 10% إلى 15% من وزن الإطار.

هناك أيضًا سلك رفيع يظهر لاحقًا أثناء عملية الفرم، ويشكل نسبة إضافية من 10% إلى 15%.

في المجمل، يمثل السلك بنوعيه حوالي 25% من الوزن الكلي للإطار.

المُدخلات : إطارات

الناتج : سلك

الهدف: تقطيع الإطارات إلى قطع صغيرة، بحجم 5 سم أو أقل.

التطبيق: هذه القطع يمكن استخدامها كوقود طاقة حرارية بديلة (TDF) في أفران الأسمنت، حيث تُستخدم كبديل اقتصادي للسولار أو الغاز.

ملاحظة: يمكن اعتبار هذه القطع منتجًا نهائيًا في هذه المرحلة إذا كان الهدف هو استخدامها كوقود.

المرحلة الثانية: مرحلة التقطيع وتقليل الحجم

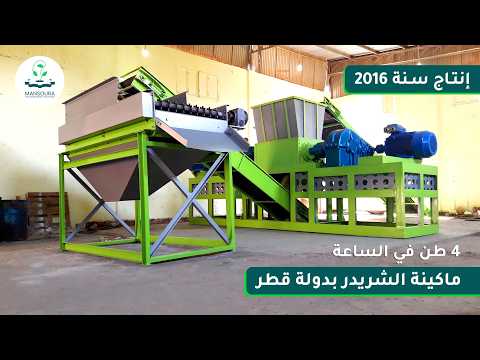

الماكينات المستخدمة: مجموعة الشريدر (Shredder and Deskscreen)

الناتج : قطع 5 سم

المُدخلات : إطارات منزوعة السلك

المرحلة الثالثة: مرحلة الفرم
الماكينات المستخدمة: ماكينة المفرمة (Granulator / Breaker)

تعتمد ماكينة الفرم هنا على شرائح بحجم 5 سم، والتي يتم إنتاجها من الماكينات اليدوية مثل ماكينة الشرائط (المقصات) وماكينة الخمسات، لتحويلها إلى حبيبات وسلك.

المُدخلات : قطع 5 سم ناتج المصانع اليدوية

المُدخلات : قطع 5 سم ناتج ماكينة الشريدر

المرحلة الرابعة: فصل السلك
الماكينات المستخدمة: وحدات الفصل المغناطيسي

تستخدم لفصل السلك الرفيع الناتج عن عملية الفرم.

المرحلة الرابعة: فرز الأحجام
الماكينات المستخدمة: الغربال الهزاز الأفقى (ماكينة فصل الأحجام).

يفصل الأحجام المختلفة لحبيبات المطاط، مما يتيح استخدام كل حجم في الصناعة المناسبة له.

المرحلة الخامسة: فرم حبيبات المطاط بحجم 15 ملم أو أقل إلي حبيبات 4 ملم أو أقل
الماكينات المستخدمة: ماكينة تقليل الاحجام (Fine Granulator / Mini Breaker)

حبيبات المطاط بحجم 15 ملم أو أقل يتم توجيهها من خلال بريمة ناقلة الى ماكينة تقليل الاحجام المينى البريكر لتمر في نفس الدائرة الى ان تصل الى الغربال الهزاز باحجام من 1 الى 4 ملم خالية من السلك ومخلوطة بالفايبر في حالة تقطيع إطارات الملاكى.

المرحلة السادسة: تنقية حبيبات المطاط من الفيبر
الماكينات المستخدمة: ماكينة فصل الفيبر (Cyclone / Fiber Separator)

في حالة تقطيع إطارات الملاكى المنتجة وبها الفايبر ... اما في حالة استخدام عجلات النقل الكبيره فان الفايبر لا يوجد بها و الذى تتم معالجته عن طريق وحدة السايكلون يتم من خلالها فصل الفايبر عن حبيبات المطاط بنسبة تصل الى اكثر من 85 % ( وهى نسبة مقبولة في المنتج النهائي ) مع فقد جزء كبير من البودرة الناعمة التي تخرج عشوائيا من خط الإنتاج نتيجة عمليات احتكاك السكاكين بالمطاط اثناء الفرم لتتبقى الحبيبات ال 1 الى 4 ملم.

بودرة أقل من 1 ملم

حبيبات من 1 إلى 4 ملم

سلك

الــمــنتجـــات

النتاج لكل طن:
مـتوسـط 70 % حبـيبـات من 1 الى 4 مـلـم .
متوسط 15 % السلك الرفيع الناتج عن الفرم داخل المفرمة.
مـتوسـط 5 % بـودره ناعمه (ناتجه عن احتـكاك أجـزاء من المـطاط اثناء التقطيع داخل المفرمة).
متوسط 2 % فايبر في حالة وجوده داخل الاطار.
ومتوسط 15% السلك المحيط بالجنط ناتج مرحلة نزع السلك السابق ذكرها.
متوسط السلك بالإطار 25 % (بالنسبة لإطارات الشاحنات).

التطبيق:
تُستخدم الحبيبات من 1 إلى 4 ملم في صناعة أرضيات الملاعب، الترتان، والبلاطات المطاطية.
تباع بسعر 168 دولار تقريبا للطن على ارض المصنع.
يُستخدم مسحوق المطاط أقل من 1 ملم فى صناعة الأسفلت المطاطى وكمواد عزل الصوت والاهتزازات مثل منتجات العزل الصوتي والاهتزازي في السيارات والمباني، و فى منتجات المطاط المعاد تدويره مثل حشوات الأحذية، السجاد المطاطي، ومنتجات أخرى تعتمد على مرونة المطاط. ويباع بسعر 168 دولار تقريبا للطن.
يباع السلك كخردة. سعر السلك المحيط بالجنط 160 دولار تقريبا والسلك الرفيع يباع بسعر 220 دولار تقريبا.
الأسعار تقريبية وقابلة للتغيير، وتم تحديدها بناءً على السوق المصرية.
